防音サッシインプラスは下記のセット内容になります、ご注文内容に間違いがないか、
セットが入っているか中身を確認したらいよいよ取付けの専門スタッフが取付けをいたします。
セットが入っているか中身を確認したらいよいよ取付けの専門スタッフが取付けをいたします。

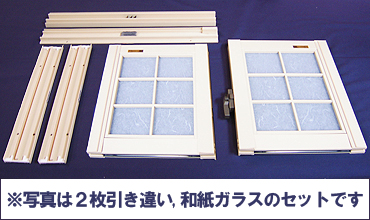

- 上枠…１本
- 下枠…１本
- 左タテ枠…１本
- 右タテ枠…１本
- 障子（建具）…２枚
ガラスが組み込まれた完成品の形で届きます - ビス…１袋
- 取付説明書
| ▼下のREPLAYをクリックすると取り付け動画が流れます | |
|
①たて枠を取り付けます ②下枠をたて枠の間に押し込んで固定、 ③上枠をたて枠の間に押し込んで固定します ※キツイので中央部分をたわませてはめ込むのがコツです ④内側から窓をはめ込みます ⑤建付けの調整をして終了 |
|
-

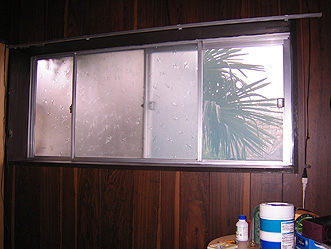

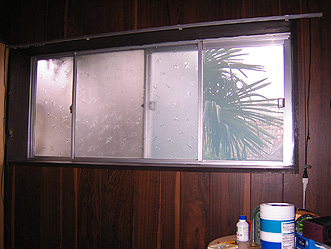

採寸前の状態です
内窓「インプラス」の採寸をする際、カーテンなどがあれば採寸の邪魔になる可能性がありますので外してください。
-

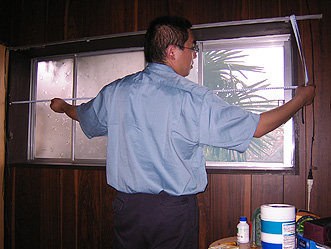

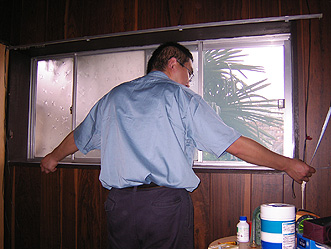

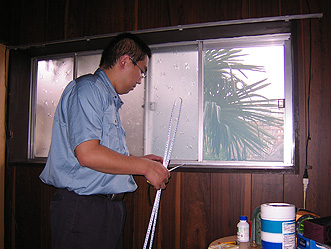

幅を計る（１箇所目）
インプラス設置場所の内のり寸法（木枠部分の内側のサイズ）を測ります。設置場所がゆがんでいる恐れがありますので、上中下で必ず３箇所計測して下さい。
-

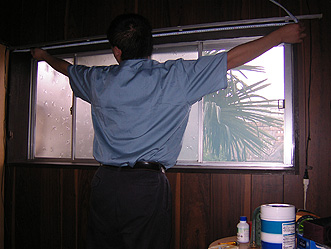

幅を計る（２箇所目）
窓が大きなサイズで計測が大変な場合は誰かに手伝ってもらって下さい。
-
幅を計る（３箇所目）
これで３箇所測り終えました。計測した３箇所のうち、一番小さい寸法がW寸法になります。（サイズは必ず何かにメモしておいて下さい）
-

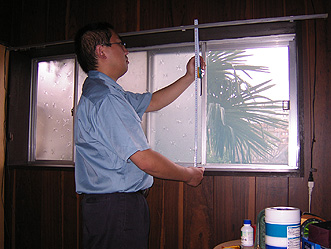

高さを計る（３箇所）
幅と同様窓の高さを測ります。これも木枠のゆがみがある恐れがあるので必ず３箇所計測し、一番小さいサイズをH寸法として下さい。
-
下面の奥行を測る（A寸法）
インプラスの枠の幅は引き違いで70㎜、開き窓やFix窓、テラスドアで55㎜あります。これを設置できる幅があるかどうか計測します。このサイズが見積システムのA寸法になります。もしもこのサイズが足りない場合はふかし枠が必要になります。下面が床の場合は計測しないで結構です。
-
側面の奥行を測る
（B寸法）今度は側面部分の奥行を計測します。これを見積システムのB寸法とします。
写真の内容の材料が送られてきます。
枠はセットでダンボールに。障子はガラスが組み込まれた状態で届きます。
中を確認して欠品が無いのをご確認下さい。
-
取り付けに使う道具です。
今回はビスの数が多いので電動ドライバーを用意しました。
-

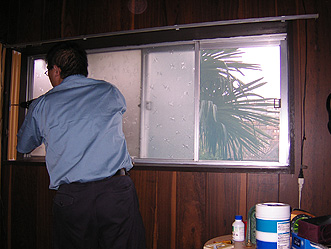

縦枠の取り付け（左側）
製品に付属の取付け説明書の手順通り、縦枠から取付けてゆきます。一人で作業する場合、インプラスの枠の裏面に両面テープを付けて木枠に仮固定しておくとネジで止める際にズレないで止めることができます。
-
縦枠の取り付け（左側）

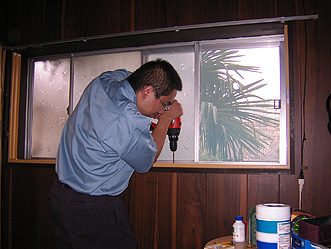

インプラスの枠にはあらかじめビス穴が空いておりますので、そこへ付属のネジで止めてゆきます。大きな窓の場合は電動ドライバーがあると便利です。
-
縦枠の取り付け（右側）
左側と同じ位置に右枠を合わせます。枠が斜めにならないように注意して下さい。
-
縦枠の取り付け（右側）

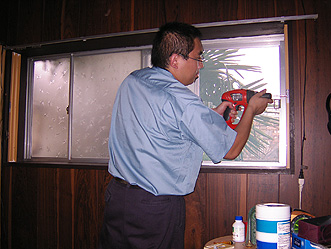

こちらも専用のネジで枠を固定します。
-

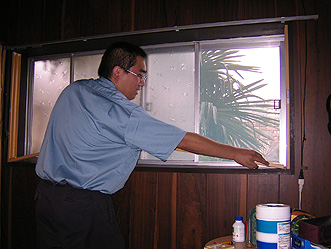

下枠の取り付け
縦枠の下部にある緩衝材に合わせて下枠を固定します。
-

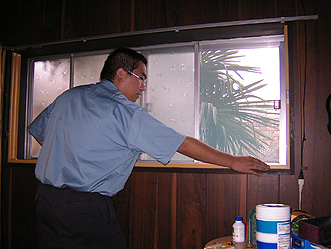

下枠の取り付け
サイズがきつい場合は、下枠の中央部分を持ち上げるようにして差し込むとスムーズに設置できます。
-
下枠の取り付け
縦枠同様に専用のビスで固定してゆきます。
-

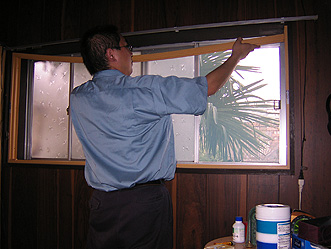

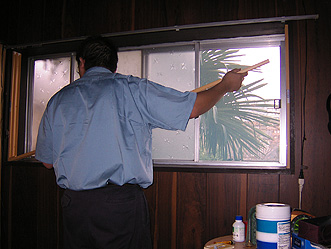

上枠の取り付け
縦枠の上部に差し込むように上枠を設置します。
-

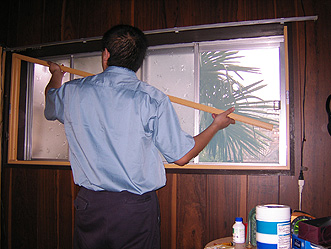

上枠の取り付け
きつい場合は中央部分をたわませるようにして差し込むとスムーズに取り付けられます。
-
上枠の取り付け
ゆがみもなくきれいに設置できました。
-

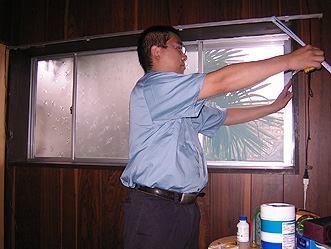

上枠の取り付け
上枠も今までと同じように専用ビスで固定してゆきます。
-

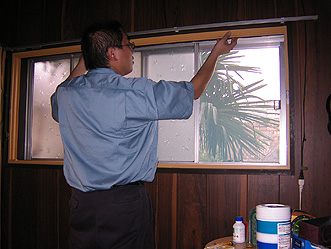

奥の障子をはめこむ
クレセント受けがある方の障子からはめ込みます。障子上部を奥のレールにはめ込んで下さい
-
奥の障子をはめこむ
障子下部を奥のレールに乗せてください。設置後に左右にスライドして動けばOKです。
-

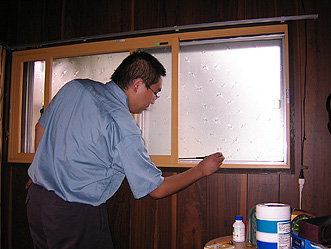

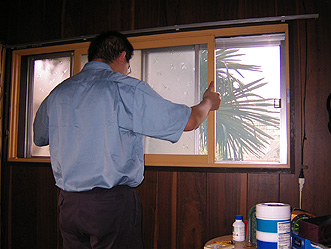

手前の障子をはめこむ
クレセント（鍵）がある方の障子をはめ込みます。こちらの障子にはシールがついているので分かりやすいです。
-

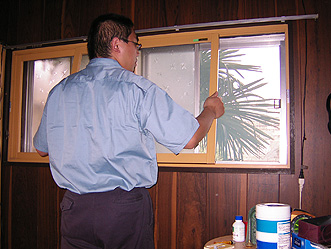

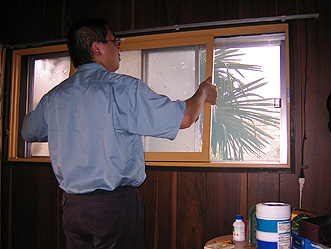

手前の障子をはめこむ
これで障子が２枚はめ込まれました。左右に動かして窓の滑りを確認してください。
-

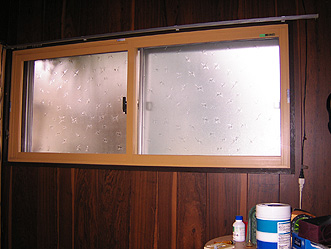

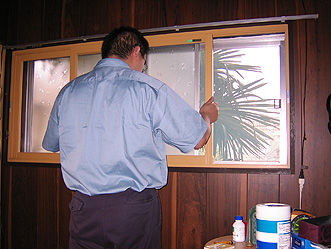

設置完了
窓を閉めた状態でクレセント（鍵）がかかるかどうか確認して下さい。
-
建てつけ調整
もしも鍵のかかりが悪かったり、閉めた状態で枠との間に隙間が出来る場合は、障子の戸当たり部分（写真の箇所）のゴムキャップを外すと中に戸車ビスがありますので、それを回して下さい。窓位置の微調整ができます。
【取付説明書】 ※インプラスの配送時に、商品に同梱されています
※上記のファイルを開くにはアクロバットリーダーが必要です |
引違いタイプ取付説明書
